在哪里測量



　　為確保正確的測量新風比，需要在適當的位置讀取讀數。室外空氣測量點應始終遠離建筑物排氣口。如果您感興趣的新風比值來自使用CO2濃度或溫度，則送風和回風的測量位置會有所不同。



　　對于CO2，回風讀數應在回風管內或回風與室外空氣混合前測量。這些位置能夠確保一個穩定的讀數。送風讀數應在送風管道內讀取。



　　

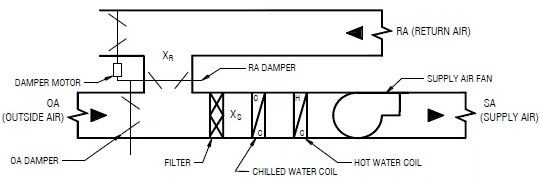

　　插圖：空氣處理裝置示意圖



　　如果使用溫度測量，則在回風與室外空氣混合之前，回風值應盡可能接近空氣處理機組讀取。在給出的圖示中，回風溫度（XR）最好在回風風門上游的回風管道中測量。應該在空氣調節前測量送風。溫度測量也應該在任何風扇之前進行，因為風扇可以將溫度升高幾度。在給出的圖示中，送風溫度（XS）最好在過濾器和冷凍水盤管之前取值。



　　公式錯誤



　　如果公式結果為負百分比或百分比高于100%，則這是公式錯誤。如果送風值不在回風值和室外空氣值之間，則會發生錯誤。通常，如果所有三個測量值都被重新獲取，問題將自行解決。如果沒有，那么考慮一下哪一個可能適用于此種情況：



　　如果使用溫度計算%OA：



　　-測量前已對空氣進行調節——在靠近空氣處理裝置的地方進行測量。



　　-送風已與室內空氣混合——在靠近散流器或風管內部進行測量。



　　-回風未充分混合——在管道內測量回風，以確保正確混合。



　　-室外和室內溫度太接近——使用CO2值作為計算%OA的基礎。



　　如果使用CO2計算%OA：



　　-送風與室內空氣混合——靠近散流器或在送風管內部進行測量。



　　-回風未充分混合——在回風管內測量。



　　-室外空氣測量受到污染——確保進入室外進風口的空氣新鮮干凈。



　　-沒有足夠的居住者產生CO2——使用溫度值作為計算%OA的基礎。





　　
